信号工“出诊”必备 电压测量仪表大盘点

在铁路信号维护与故障处理的“出诊”工作中，信号工们如同设备的“医生”，而精准、可靠的电压测量仪表就是他们手中不可或缺的“听诊器”和“手术刀”。准确测量电压是判断信号设备电气状态、定位故障点的关键第一步。面对复杂的现场环境和多样的测量需求，选择合适的“神器”至关重要。本文将为您盘点信号工“出诊”时常用的几类电压测量仪表，解析其特点与适用场景。

一、 万用表：全能多面手

万用表是信号工工具包里的基础标配和绝对主力，集电压、电流、电阻等多种测量功能于一身。

• 数字万用表：读数直观、精度高、功能丰富（如频率、电容测量），并具备数据保持、自动量程等实用功能，能快速判断电源是否正常、电路通断、元件好坏。其高输入阻抗对被测电路影响小，非常适合电子电路和微机联锁等设备的测量。

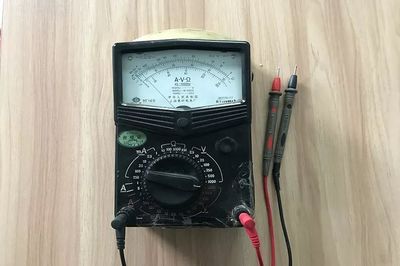

• 指针式（模拟）万用表：虽然读数不如数字式精确，但其指针摆动趋势能直观反映电压的波动情况，在观察变化信号或存在干扰时有时更具优势，且无需电池也可进行部分测量，可靠性高。

二、 钳形电流表（带电压测量功能）：安全便捷的“侦察兵”

在处理带电线路或不便断开回路的测量时，钳形表大显身手。其最大特点是可以不断开线路直接测量电流，而多数现代钳形表也集成了电压测量功能。

• 适用场景：快速排查电源屏输出电流是否平衡、监测信号机点灯电路工作电流等，配合电压档，能同步了解线路的电压与电流状况，对判断过载、短路等故障非常高效。

三、 专用高压测电笔/验电器：安全的“守护者”

在接触高压柜、电源屏一次侧等存在危险电压的场所前，必须先验电。

• 高压验电器：通常用于检验对地电压在250V以上的设备是否带电，通过声光报警明确指示，是保证人身安全的第一道防线。使用时必须确保其电压等级与被测设备相符，并定期校验。
• 低压验电笔（试电笔）：用于检验220V/380V及以下线路或设备是否带电，小巧便携，是检查控制台、组合架等设备电源是否送达的快捷工具。

四、 示波器：洞察细微的“诊断仪”

当面对复杂的脉冲信号、信号畸变、瞬间电压波动或干扰问题时，万用表就力不从心了。这时需要请出示波器。

• 功能特点：它能将肉眼看不见的电信号变化以波形形式实时显示出来，可以精确测量电压幅度、频率、相位，观察波形形状。
• 适用场景：分析移频轨道电路信号、微机联锁系统的通信波形、查找电源中的谐波干扰等深层、疑难故障时，示波器是不可替代的高级诊断工具。

五、 在线式电压监测记录仪：不间断的“监护仪”

对于一些间歇性、随机发生的电压异常故障（如瞬间跌落、浪涌），普通仪表难以捕捉。

• 功能特点：这类设备可以长时间并联在待测线路上，持续记录电压变化并存储数据，支持事后回放分析。
• 适用场景：用于排查那些“时好时坏”、难以复现的电源质量问题，为故障分析提供确凿的数据证据。

选用与使用要点

1. 精度与量程：根据被测信号的范围和精度要求选择合适的仪表和量程，测量前应先估算电压值。
2. 安全第一：严格遵守电工安全操作规程，测量高压时必须使用绝缘工具并有人监护。仪表本身的安全等级（CAT分类）必须适应测量环境。
3. 定期校验：所有测量仪表都必须按规定周期进行检定或校准，确保其测量结果的准确可靠。
4. 阻抗匹配：在高阻抗电路测量时，要选择输入阻抗更高的仪表（如数字万用表），以防仪表接入影响电路正常工作。

###

从基础的万用表到高级的示波器，每一种电压测量仪表都是信号工“医术”的延伸。熟练掌握这些“神器”的特性，并依据“病情”（故障现象）灵活选用，才能实现快速、精准的“诊断”与“治疗”，确保铁路信号系统的“血脉”（电路）畅通无阻，守护列车运行的安全与高效。工欲善其事，必先利其器，这些仪表正是信号安全防线上的可靠利器。
